Al een paar jaar maak je met veel plezier gebruik van je Jura of Melitta of Saeco volautomatische koffiemachine als deze ineens lekkageklachten geeft. Je hebt natte koffieprut in het bakje waar normaal gesproken de mooie ronde en droge koffiepuck in komt, je hebt water onder de machine liggen of de koffie komt in de lekbak terecht maar niet in het kopje. Dat is bijna nooit een elektronisch probleem maar wel een mechanisch probleem. De oorzaak is, in meer dan 90% van de gevallen, het drainageventiel. Tijd dus om die te gaan vervangen.
Met onze handleiding zo opgelost
In onderstaand artikel wordt het drainageventiel vervangen van een Melitta Caffeo Solo. Ongeacht welke volautomatische espressomachine je hebt, de kans is groot dat na het vervangen van het ventiel de lekkageklachten verholpen zijn. Overigens wel goed om te vermelden dat de lekkage ook een gevolg kan zijn van een andere oorzaak of andersom; dat de lekkage van het ventiel meer schade kan veroorzaken. Wacht er dus niet te lang mee en ga als eerste het drainageventiel vervangen.
Drainageventiel vervangen – wat heb je nodig?
- Torx 10 schroevendraaier
- Platte schroevendraaier
- Vervangend (nieuw!) drainageventiel
- Bakje (voor de losse onderdelen)
Wellicht onnodig om te zeggen maar werk altijd veilig. Stekker uit het stopcontact halen voordat je er mee begint!
Van een volautomaat je drainageventiel vervangen
Benodigde tijd: 2 uren
In onderstaand stappenplan gaan we van een Melitta Caffeo Solo het drainageventiel vervangen

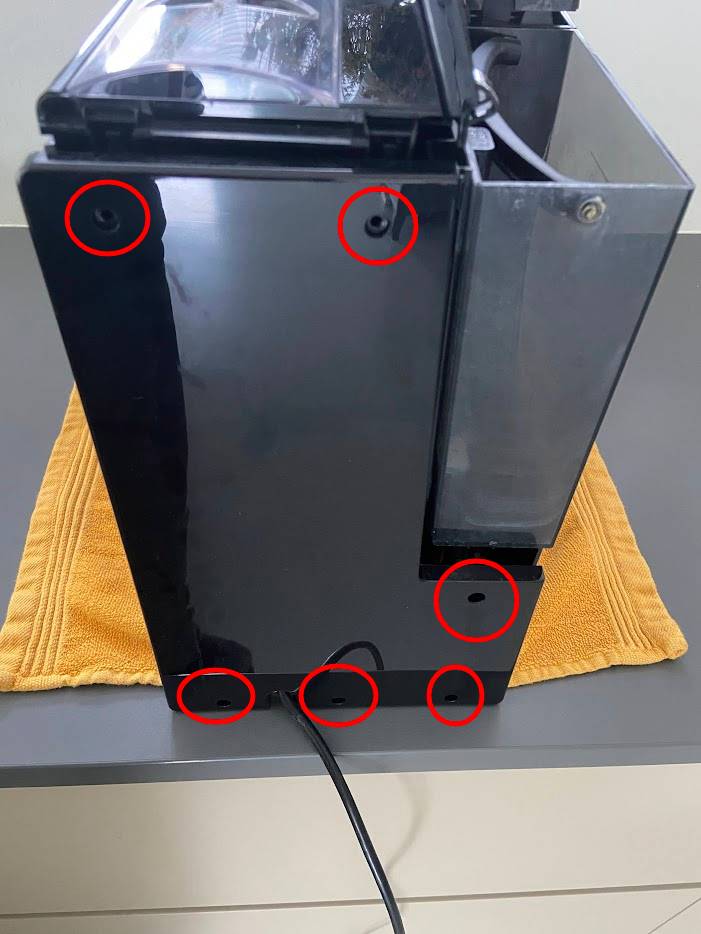

- Verwijder 6 schroeven
Verwijder de 6 schroeven aan de achterzijde van de machine met een Torx 10 schroevendraaier. Daarna kun je de kap er redelijk eenvoudig af halen (zit nog wel vastgeklikt maar dat is niet heel stevig meer).

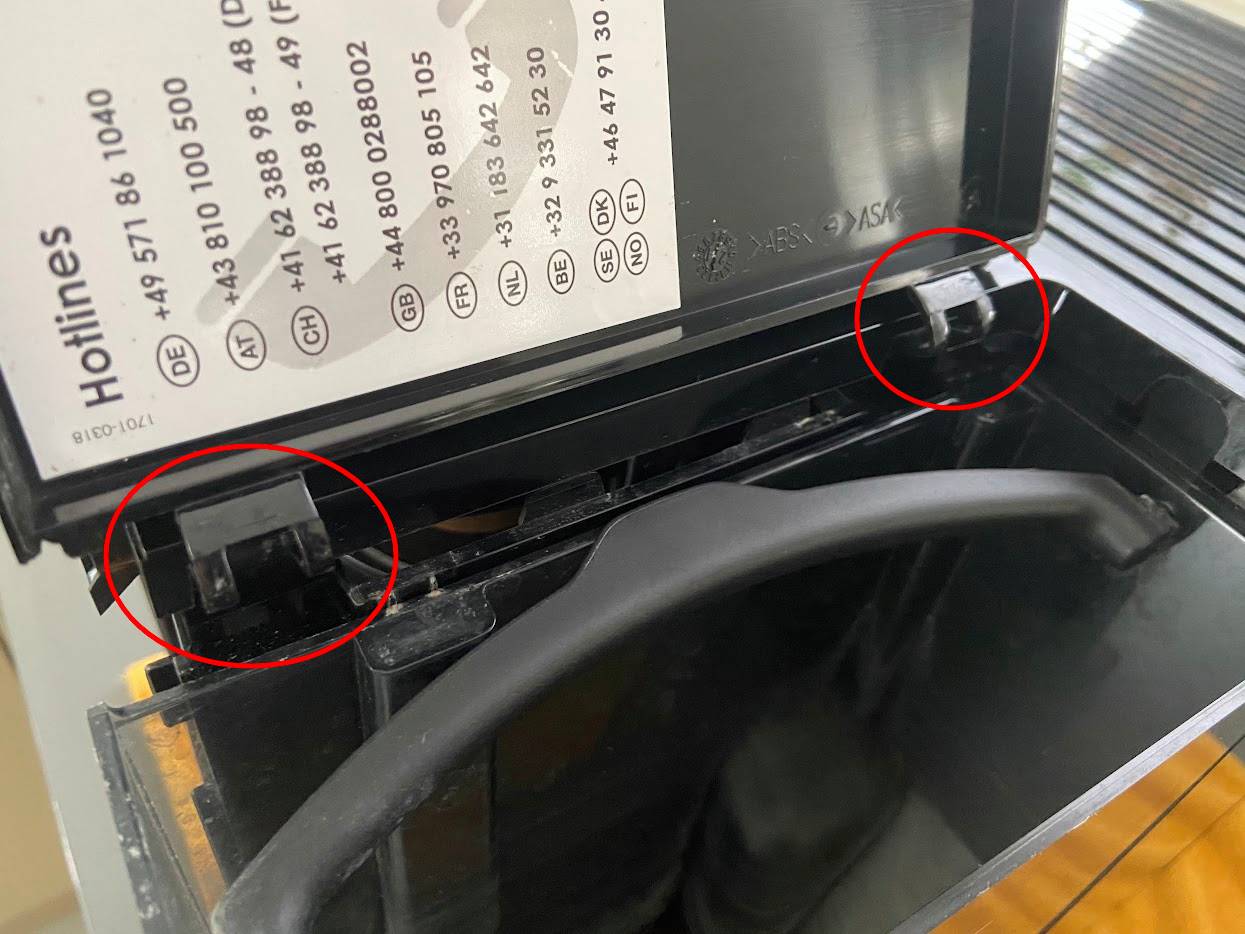

- Verwijder (voorzichtig!) de afdekkap van het waterreservoir
Hier moet je even voorzichtig te werk gaan zodat je geen lipje afbreekt. Dat zou zonde zijn. Als je tijdens het eruit trekken de kap iets naar beneden drukt zou hij er eerst aan 1 kant uit moeten gaan, daarna doe je de andere kant. Kijk vooraf even goed hoe de kap wordt vastgehouden dat voorkomt vaak schade.

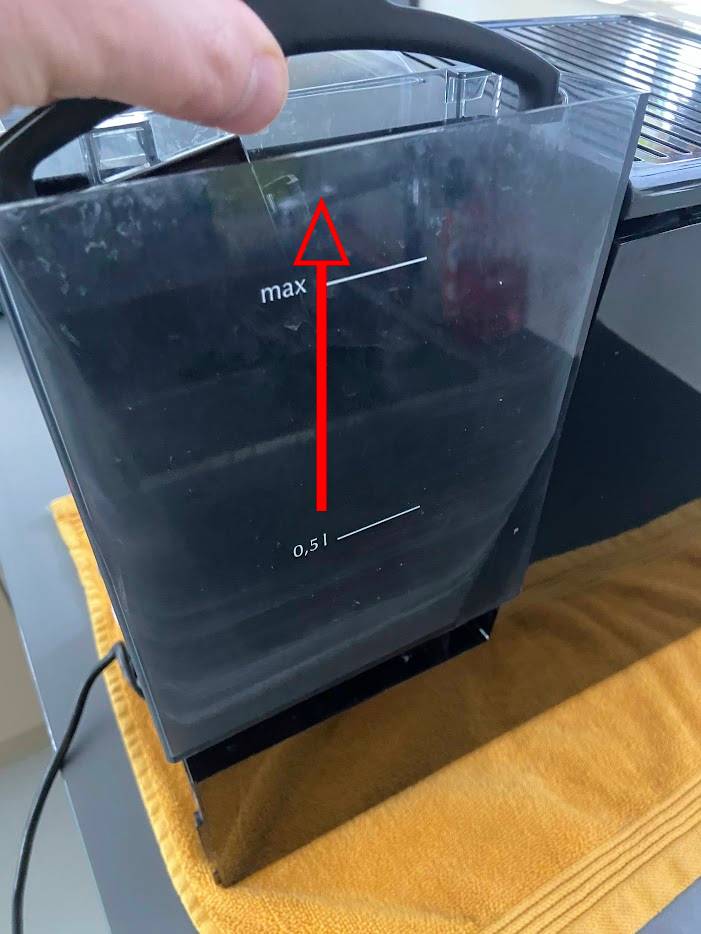

- Verwijder de watertank
Haal de watertank van de machine zoals je dat ook zou doen als je hem zou hervullen. Niets bijzonders.

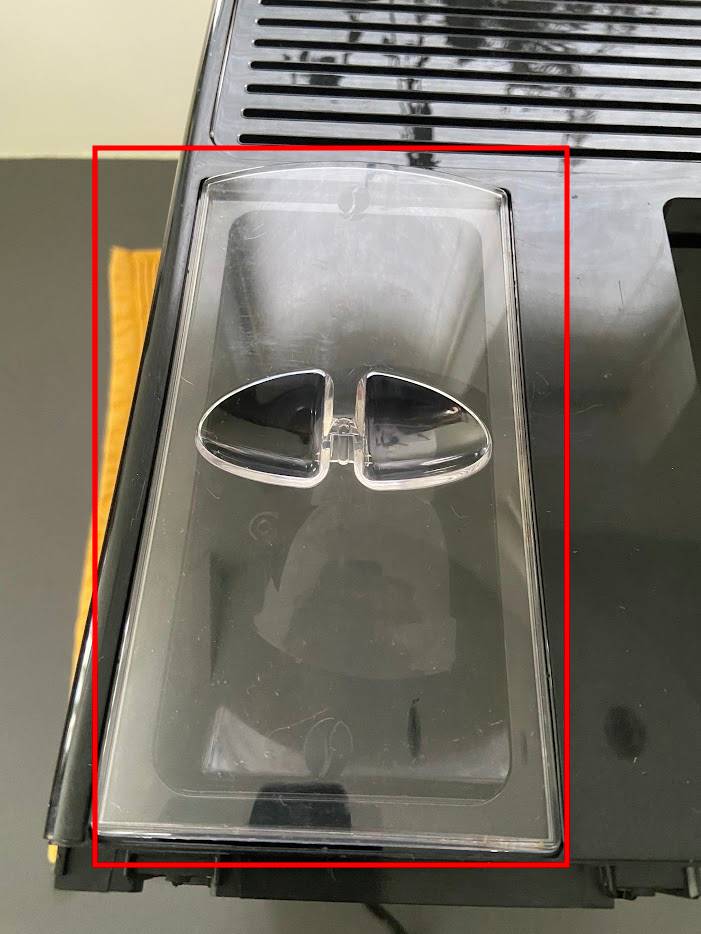

- Verwijder afdekkap koffiereservoir
Verwijder de kap die normaal gesproken de koffiebonen beschermd.

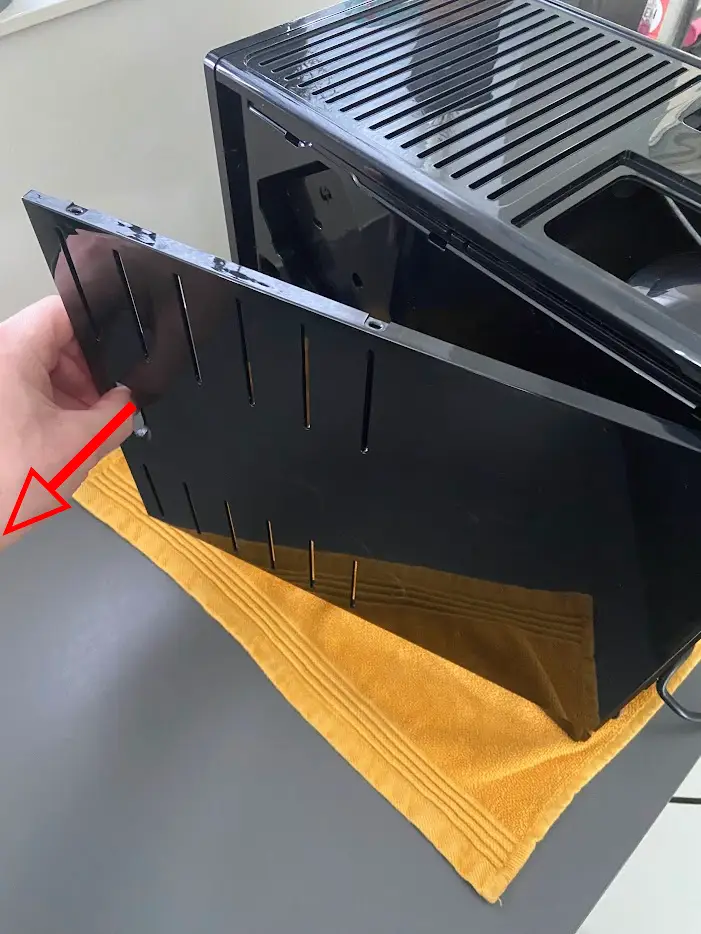

- Verwijder zijkap
Haal de zijkap van de machine af, hier is geen gereedschap bij nodig.

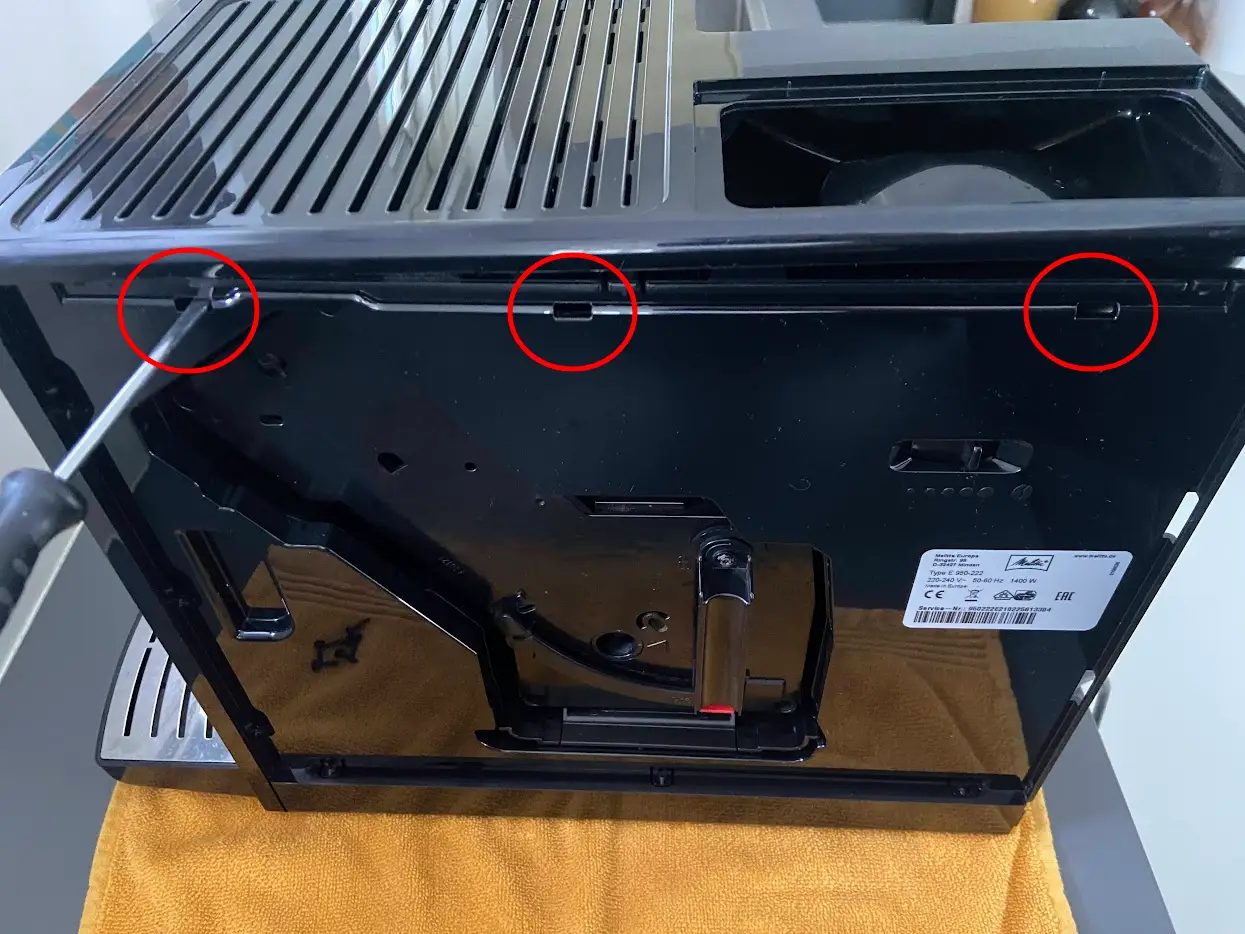

- Verwijder bovenste kap (1/3)
Om de bovenste kap te verwijderen heb je de platte schroevendraaier nodig. Die steek je in de gaten (zie rode cirkels) en dan wrik je de kap voorzichtig omhoog. Begin aan de achterzijde en ga zo naar voren. Bekijk ook de volgende stap voor de bevestigingen aan de andere kant van de machine.

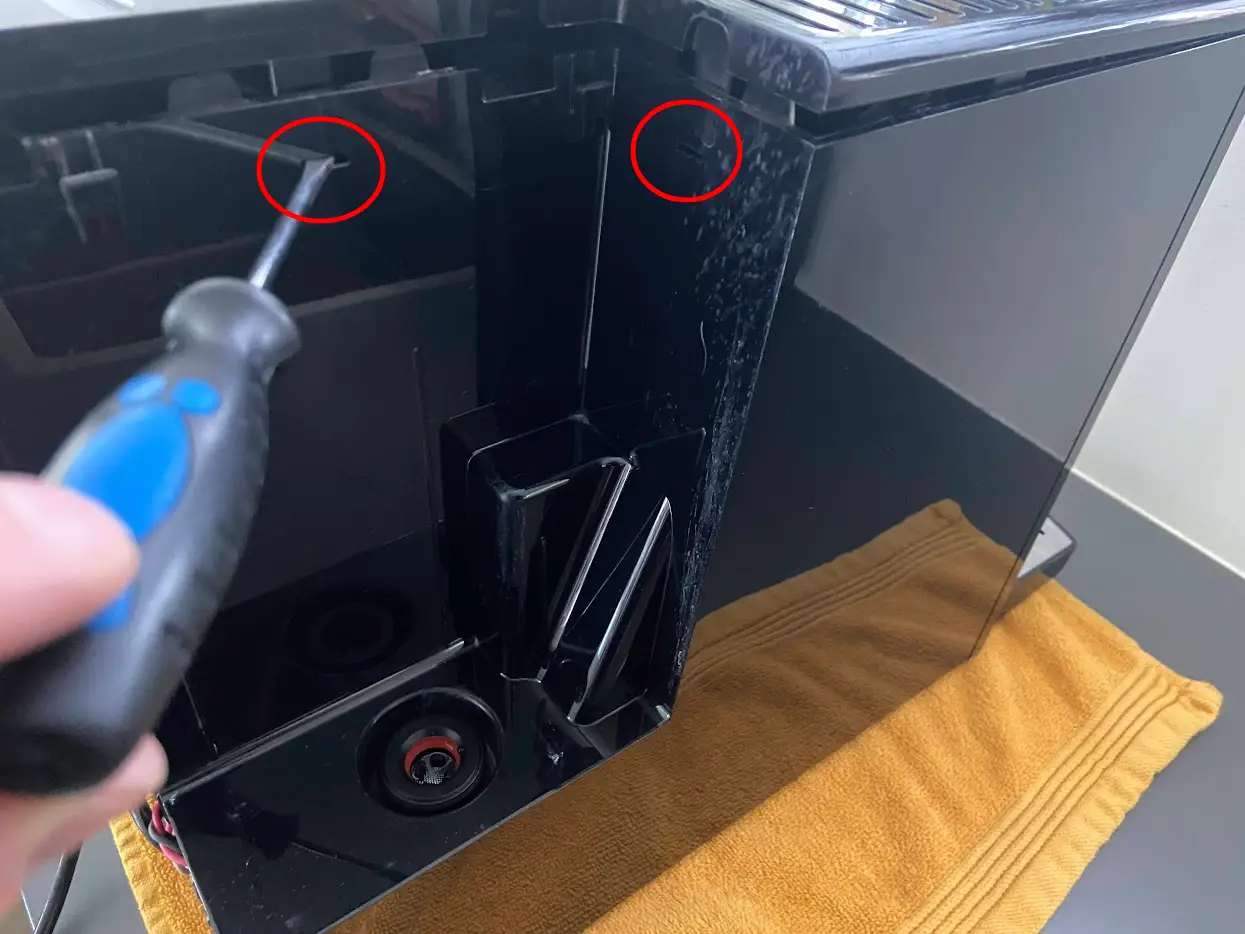

- Verwijder bovenste kap (2/3)
Aan de andere kant van de machine (watertank zijde) zitten ook nog twee lipjes die je los moet maken. Gebruik ook daar een passende platte schroevendraaier. Het is een beetje pielen maar je krijg op die manier de bovenste kap los. In totaal zit die bovenste kap met 5 lipjes vast (ene zijde 3, andere zijde bij watertank 2).

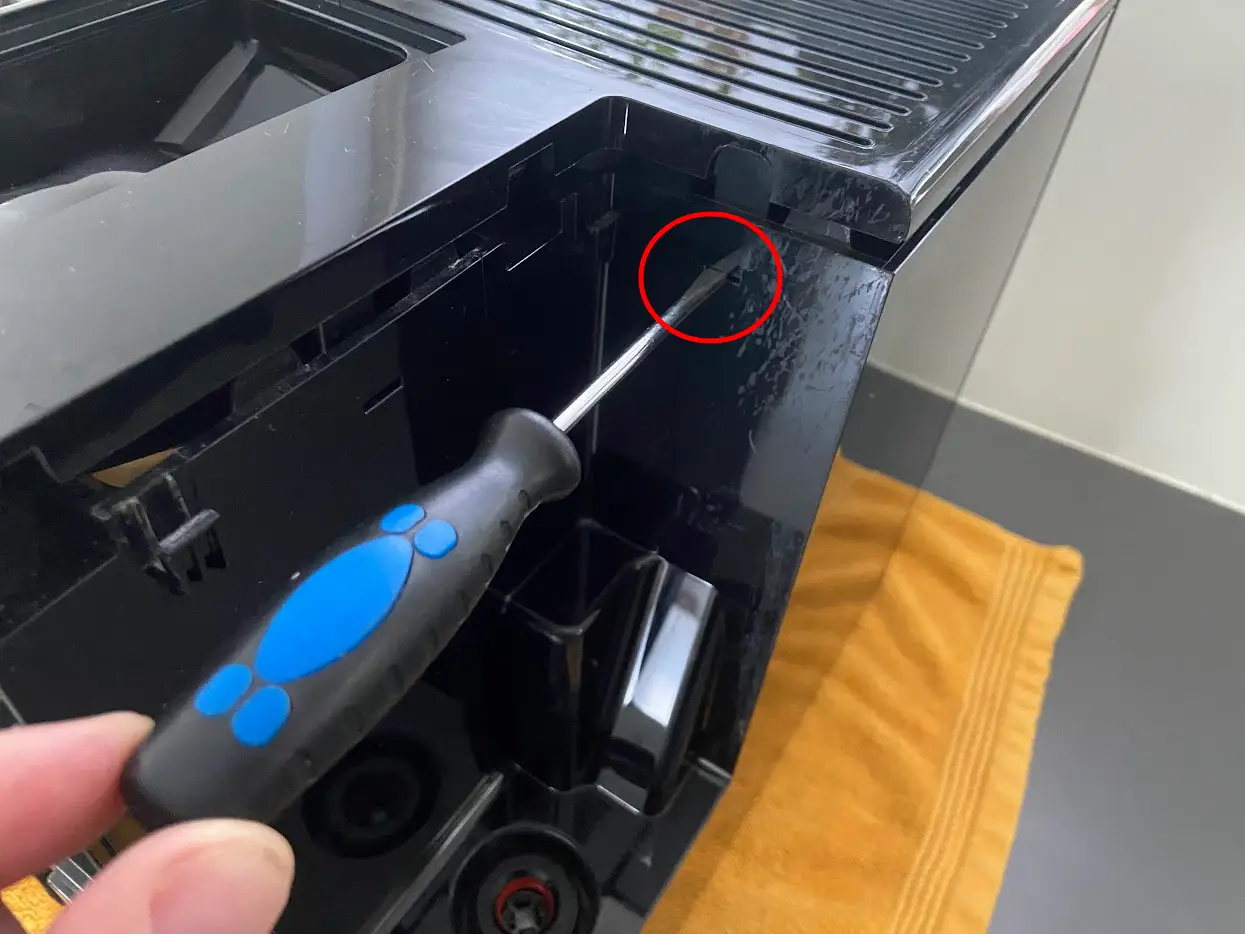

- Verwijder bovenste kap (3/3)
Hier het laatste lipje. Deze opening kan soms een iets plattere schroevendraaier nodig hebben dan de rest (houd je de machine mooier).

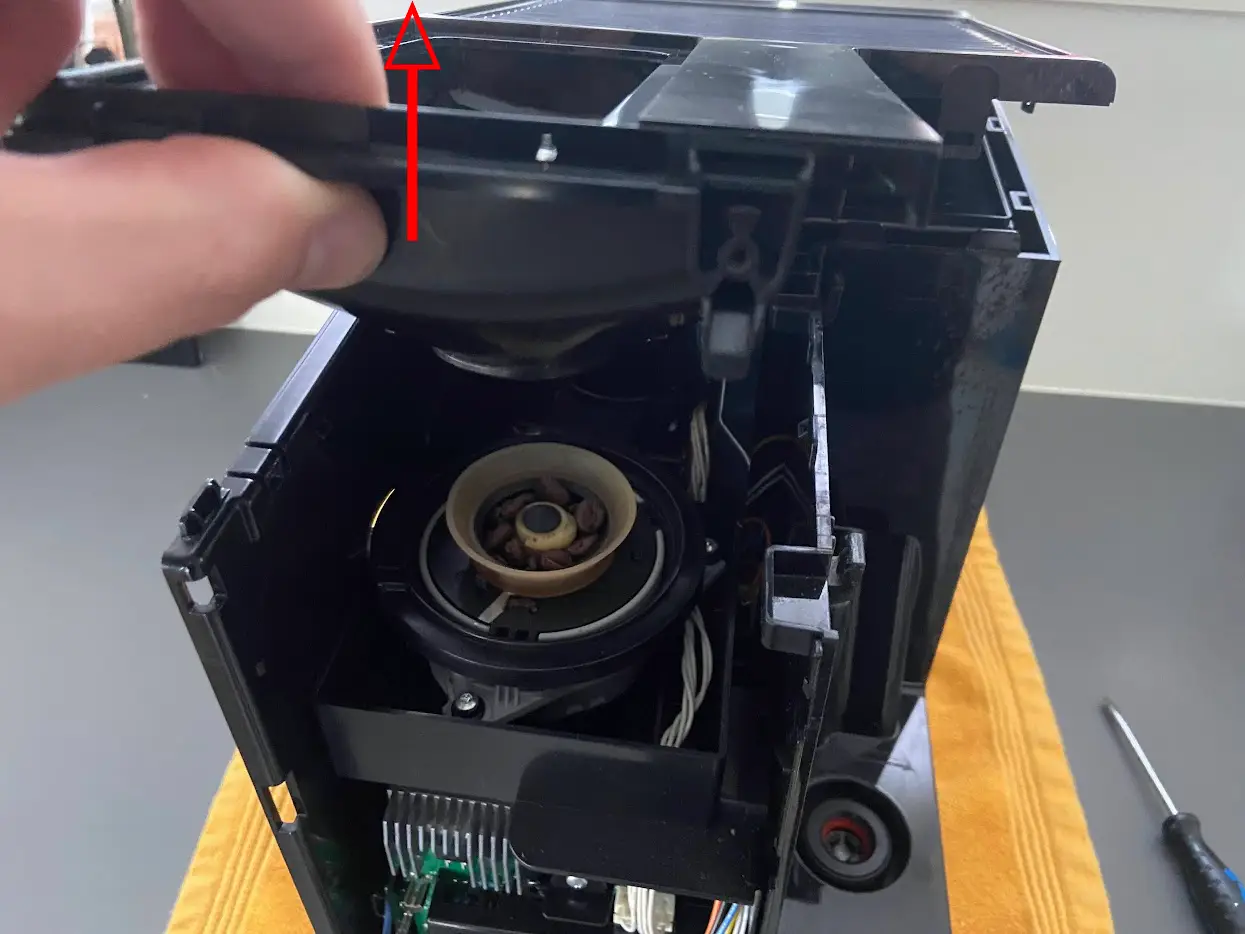

- Bovenzijde Melitta Caffeo Solo er af halen
Nu alle clips los zijn ligt de bovenste kap in principe gewoon los op de machine. Voordat je hem verwijderd is het verstandig om het bonencompartiment eerst leeg te halen anders vallen er heel veel koffiebonen in de machine op plaatsen waar je ze niet wilt hebben. Til dan de achterzijde omhoog, dan kun je hem er vervolgens onder de voorste rand vandaan schuiven (want daar zit hij onder geschoven).

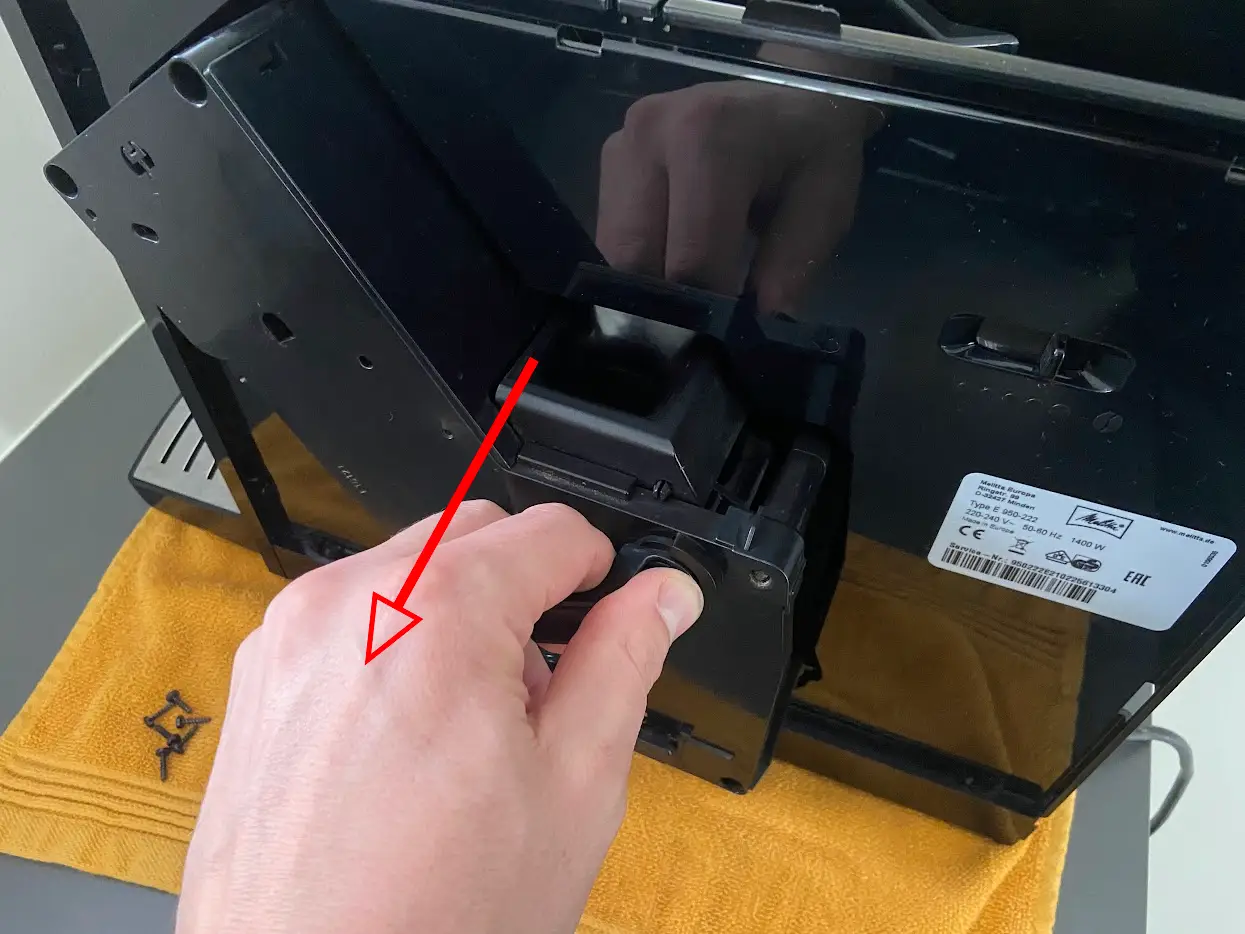

- Verwijder zetgroep
Haal nu de zetgroep uit de machine zodat je bij de schroeven kunt welke we straks gaan losdraaien.

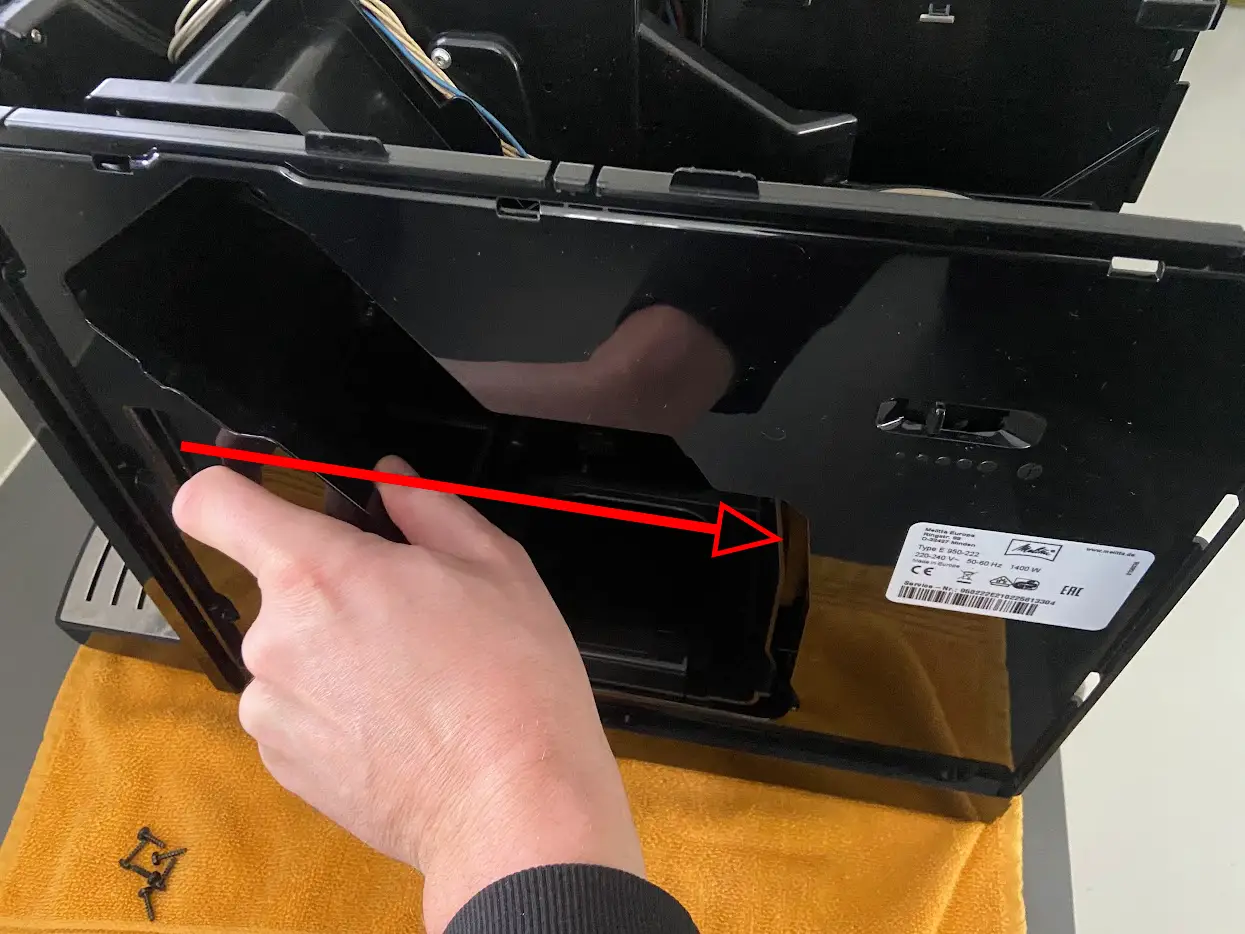

- Verwijder zijkap (kant zetgroep)
Je kunt nu de kap (zie onderstaande foto) naar achteren schuiven. Dit gaat niet eenvoudig en soms met wat geweld. Wat soms helpt is om het voorste puntje te pakken en die wat naar de buitenkant van de machine te drukken. Deze kan wel even lastig zijn, dat klopt.

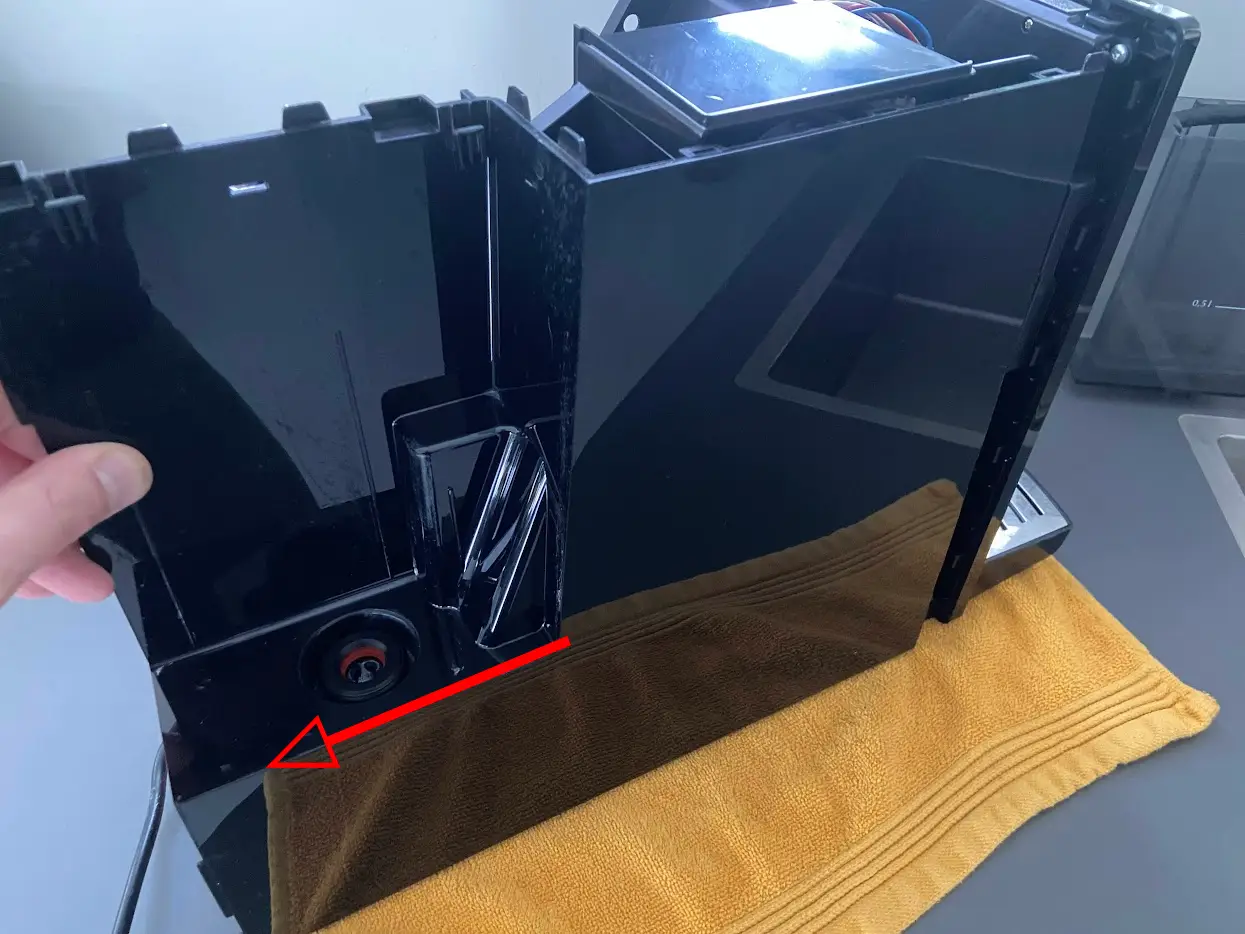

- Verwijder kap (kant waterreservoir)
Je kunt nu ook de zijkap waar het waterreservoir op staat verwijderen. Schuif ook deze naar achteren. Ook deze gaat weer vrij lastig, dus even voorzichtig te werk gaan zodat je geen clips kapot trekt. Let op, deze kap zit met een slang verbonden aan de machine. In de volgende stap zie je een foto waar/hoe eze vast zit.

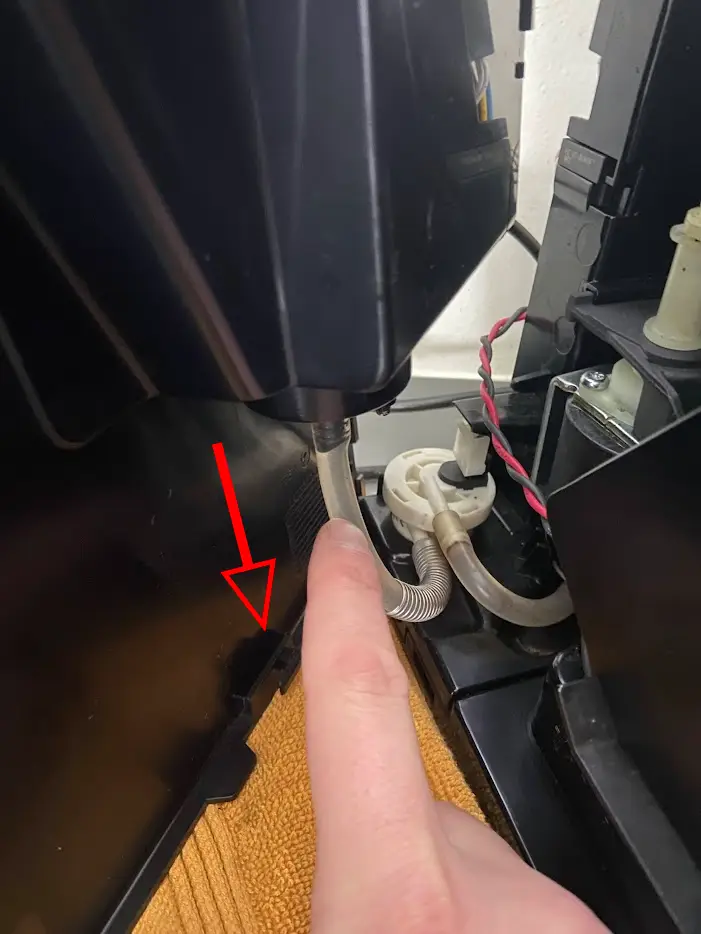

- Koppel zijkap los van machine
Deze slang kan, zeker na een paar jaar gebruik, best vast zitten.

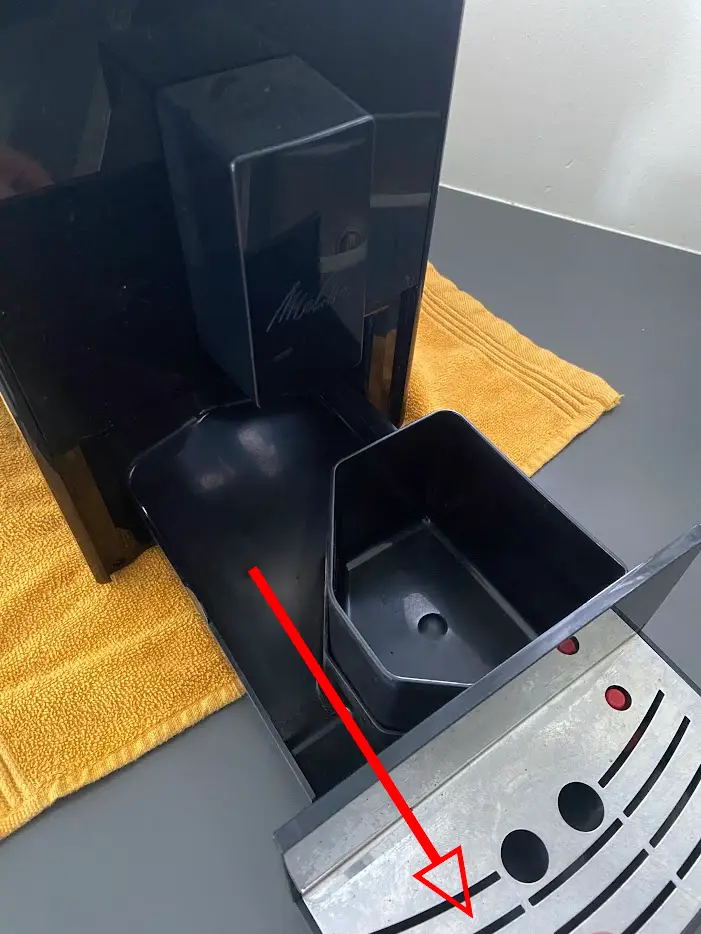

- Haal lekbak uit de machine
Verwijder de gehele lade uit de machine.

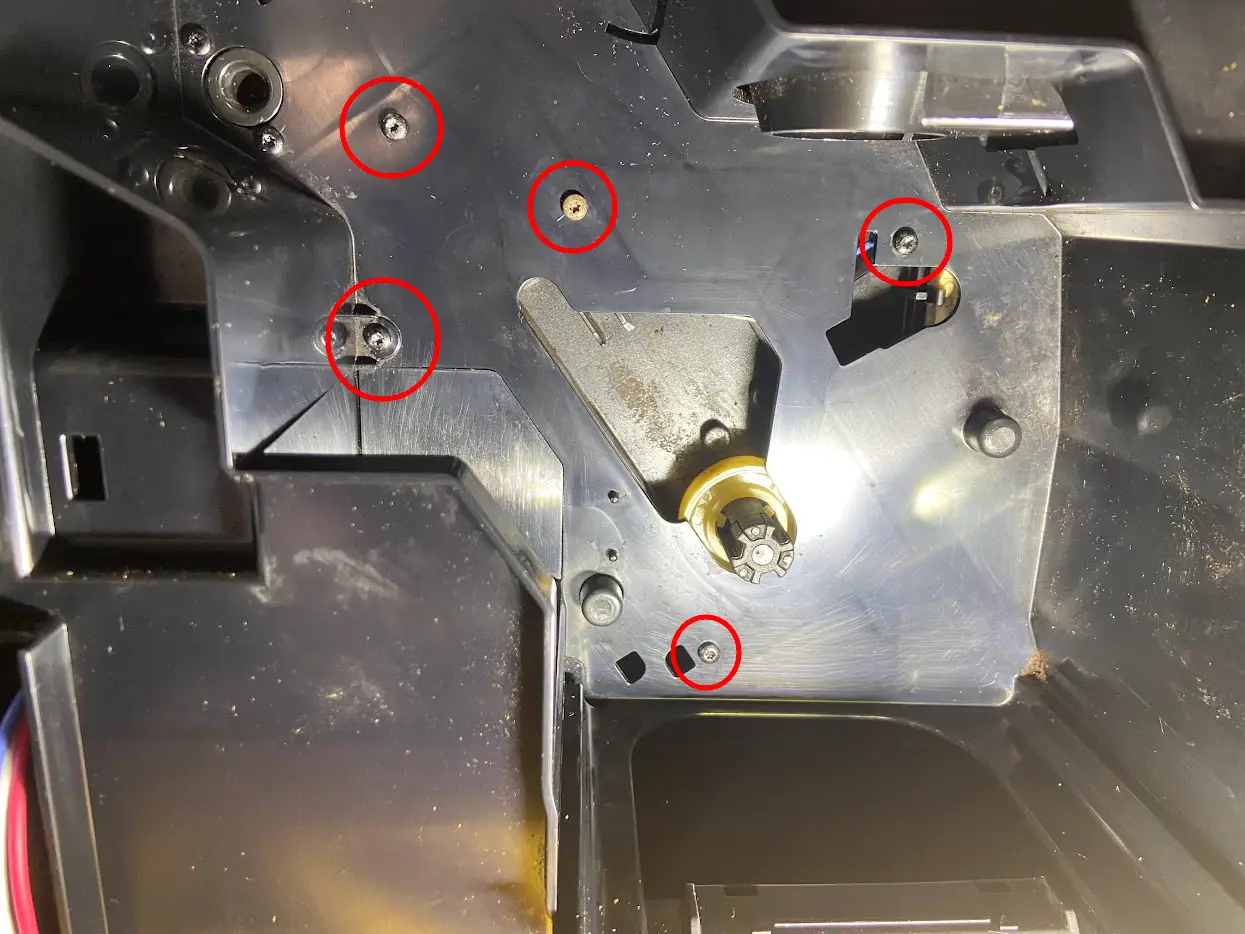

- Schroef aandrijfunit los
Nu gaan we een blok losschroeven waar het drainageventiel in zit. Zie foto voor welke 5 schroeven je (in het geval van deze Melitta Caffeo Solo moet hebben, bij de Melitta Caffeo Barista zijn het dezelfde).
- Verwijder watertoevoer van aandrijfunit
Het blok met rode lijnen er om heen ligt nu los, nu moeten we nog de watertoevoer loshalen. Die zit met een borgpen vast. Verwijder die borgpen, trek het knietje naar beneden zodat die los gaat van de stang. LET OP! Er zit hier een kleine rode rubberen afdichtingsring, die moet er straks weer tussen dus niet kwijt raken!

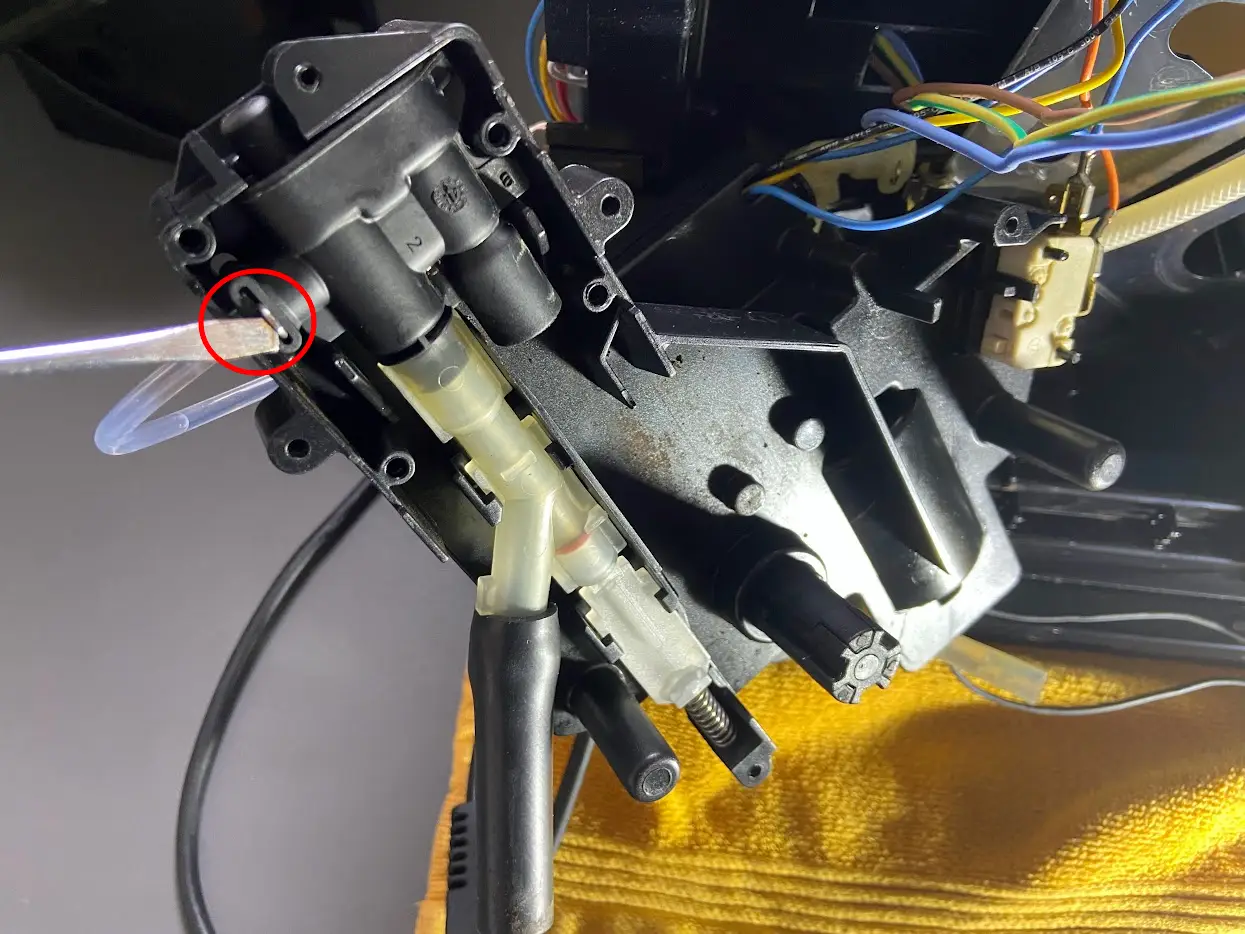

- Verwijder aansluiting op drainageventiel
Als je die rood omkaderde bak van de vorige afbeelding nu uit de machine haalt dan zie je het drainageventiel. Je kunt die bak een beetje naar je toe trekken. Dat gaat wat moeilijk soms omdat hij nog aan allerlei kabels zit. Beetje voorzichtig naar je toe halen en dan draait hij vanzelf ‘open’.zodat je het drainageventiel ziet zitten. Daar moet je wederom een borgveertje verwijderen en vervolgens die slang eruit trekken (let ook hier weer op een klein rood rubbertje, die moet er straks ook weer in!).

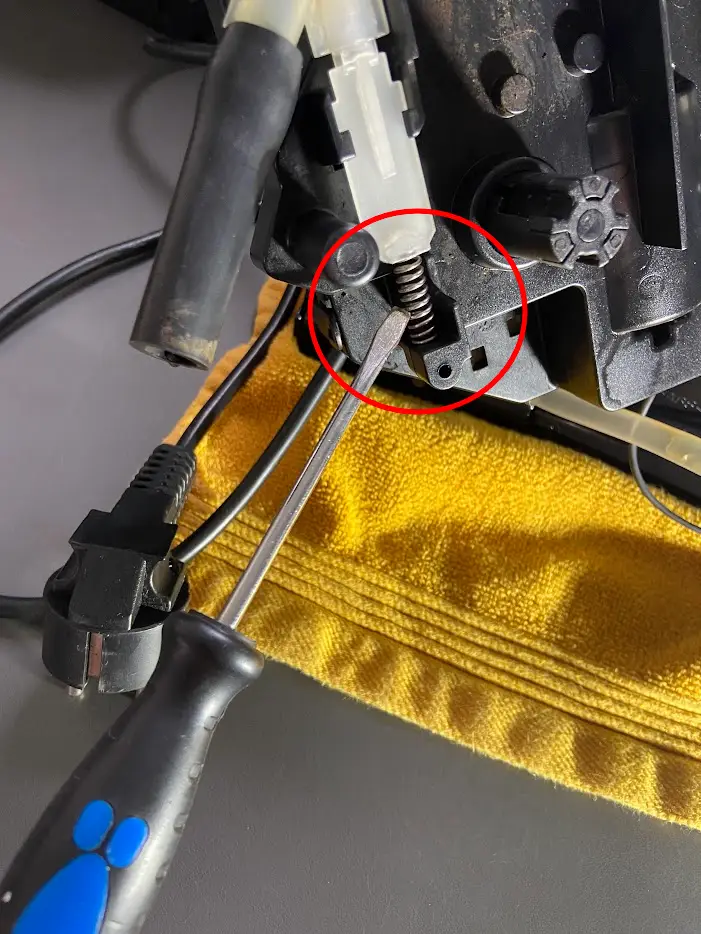

- Verwijder veer
Aan de onderkant zit een veer, verwijder deze ook.
- Schuif drainageventiel naar beneden
Het onderste witte/transparante, deel van het drainageventiel kun je nu naar beneden schuiven. Dit gaat niet heel makkelijk omdat deze met pinnentje/voetjes ergens in is geschoven. Hier moet je ook even goed kijken, maar in principe moet je dat gedeelte zoals op de foto naar beneden kunnen krijgen zodat hij los komt van het bovenste zwarte gedeelte.

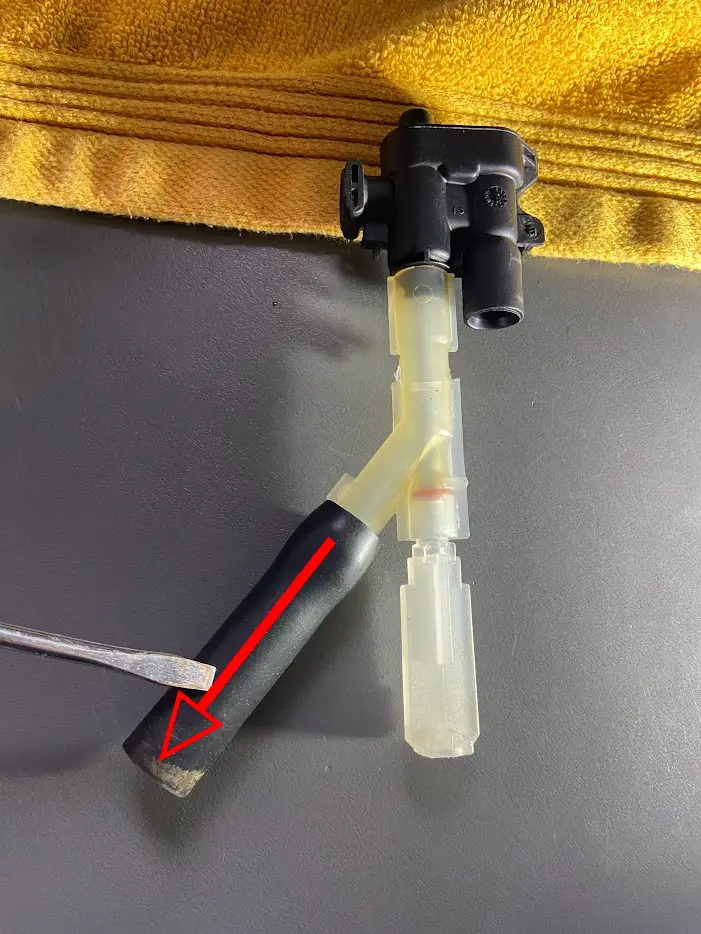

- Schuif de rubberen uitloop er af
Verwijder nu ook de rubberen uitloop van het drainageventiel, deze kan weer op het nieuwe ventiel geplaatst worden.

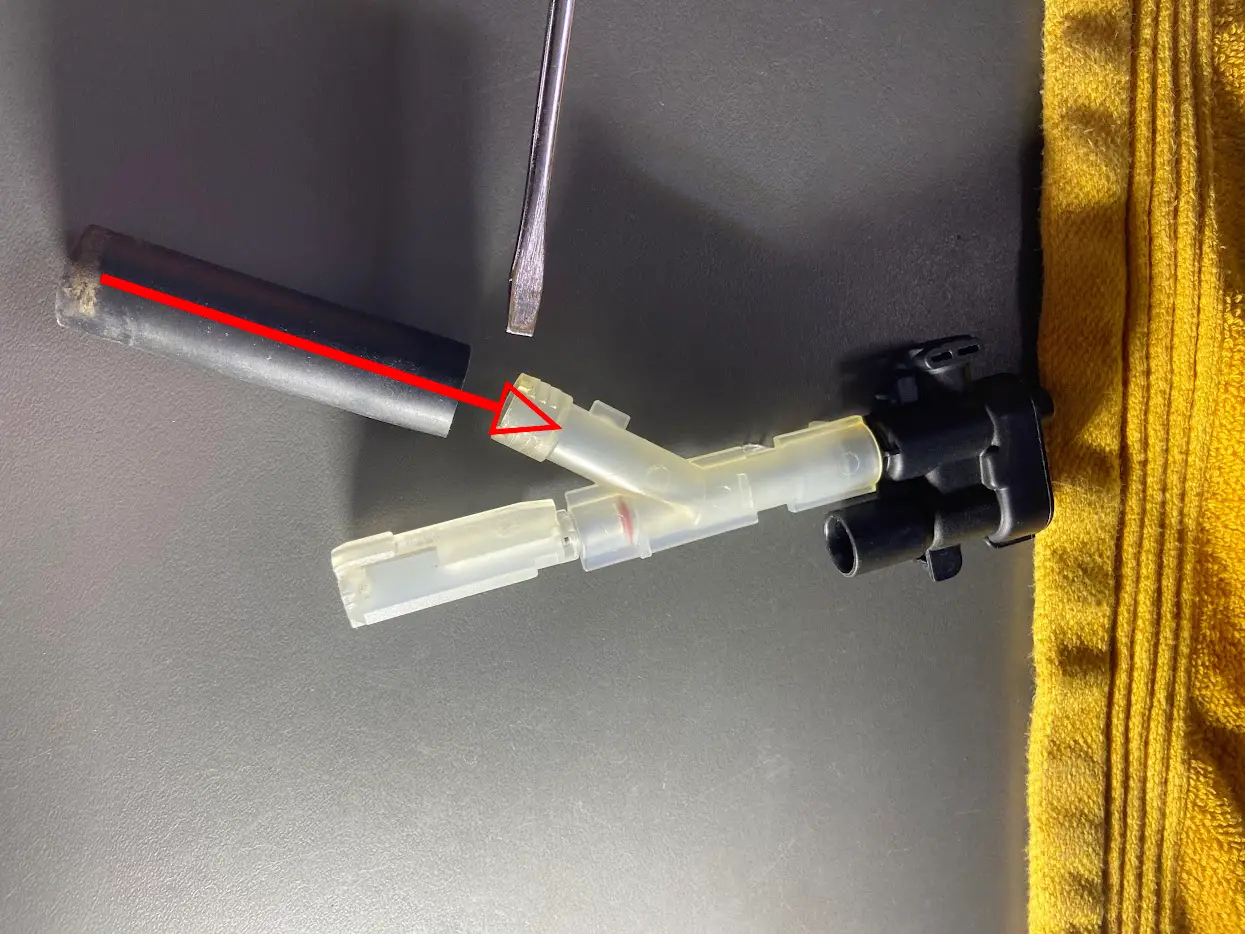

- Schuif de rubberen tule op het nieuwe drainageventiel
We gaan nu het drainageventiel vervangen. Schuif daarom de rubberen tule weer terug maar dan nu om het nieuwe drainageventiel.
- Rode rubberen sluitring terugplaatsen
De rode rubberen sluitring moet weer teruggeplaatst worden in het nieuwe drainageventiel (tenzij die natuurlijk defect is, dan moet je een nieuwe kopen).

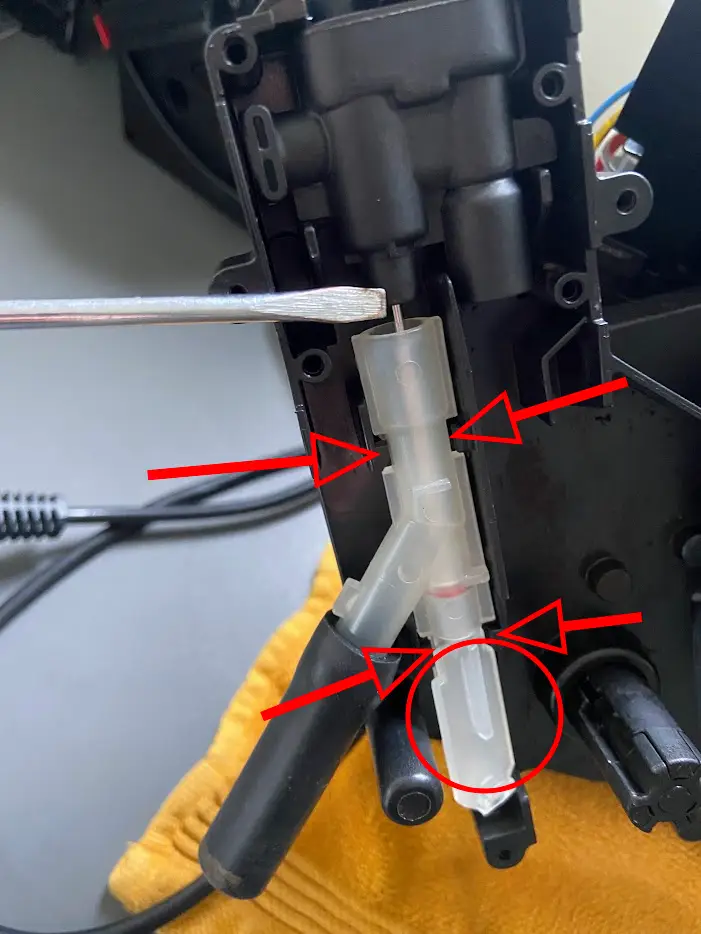

- Plaats nieuwe drainageventiel terug in de houder
Met het ringetje erin (die mag uiteraard ook om de slang) plaats je het drainageventiel terug in de houder. Let hierbij er even op dat je hem zo plaatst dat hij om de nokjes valt (zie rode pijlen). Tevens moet het onderste deel (zie rode cirkel) zo geplaatst zijn dat je op de korte kant wijst. Op de foto zou de linkerkant nog iets verder naar beneden gedraaid moeten worden.
- Plaats veer en tandwiel terug
Plaats nu als eerste de veer weer terug. Hij moet aan de bovenkant in het witte gedeelte vallen (daar zit een kleine uitsparing). Plaats dan ook het tandwiel terug. LET OP! Dit tandwiel moet je zo terugplaatsen zoals op de foto aangegeven omdat je anders kans hebt op een niet goed functionerende machine. Hij staat dan niet goed op tijd en dan kun je verder van huis zijn. Dus terugplaatsen zoals je ook op de foto ziet.

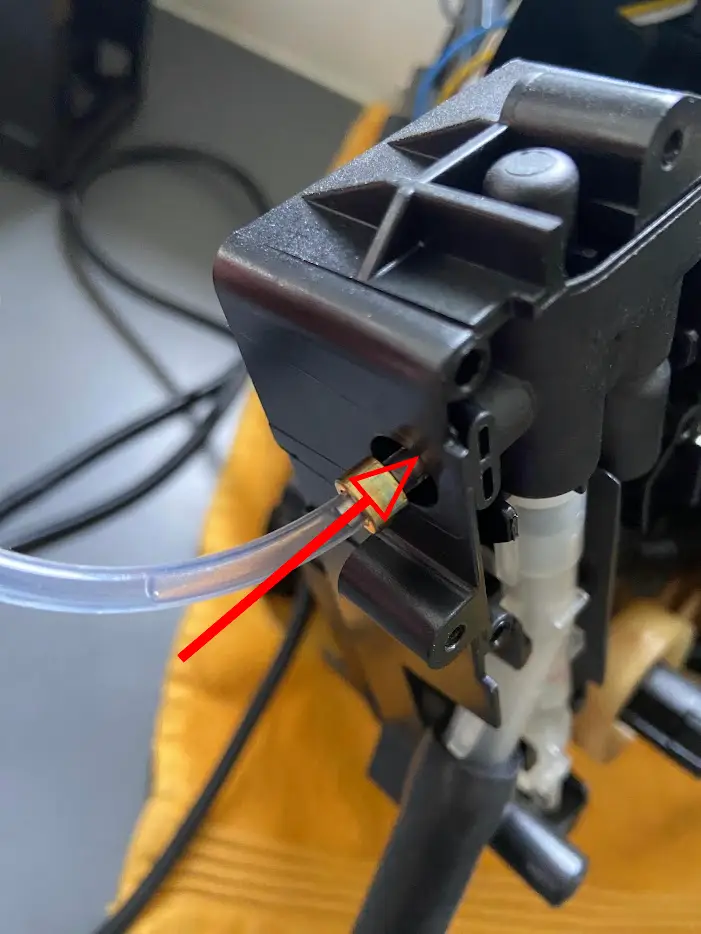

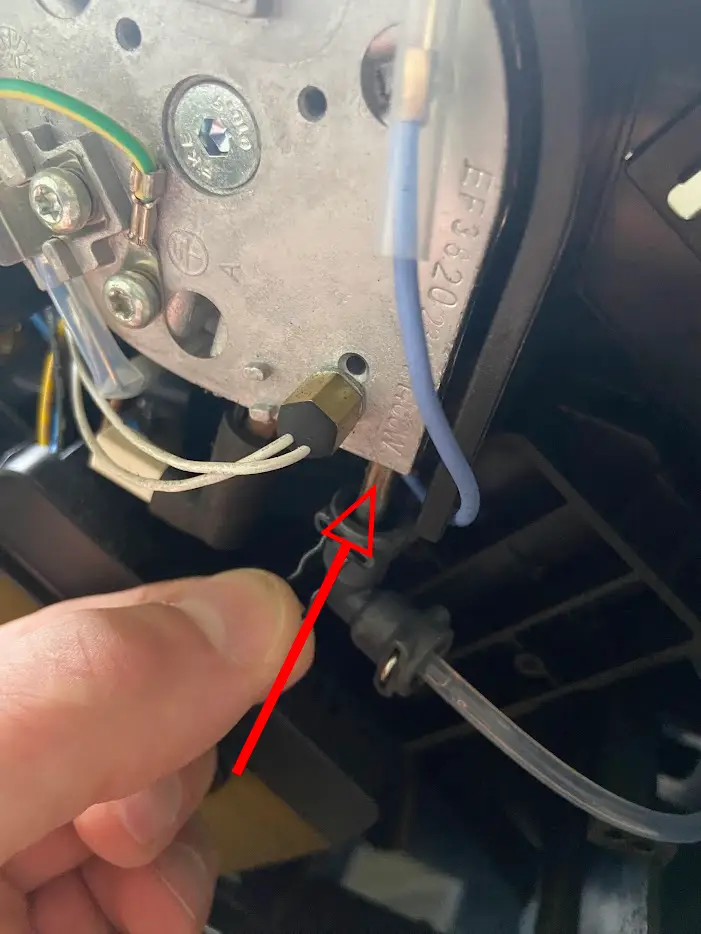

- Slang terugplaatsen
Druk nu de watertoevoer weer terug in het drainageventiel. Let op dat het rode rubberen ringetje er tussen zit, anders heb je straks zeker lekkage.

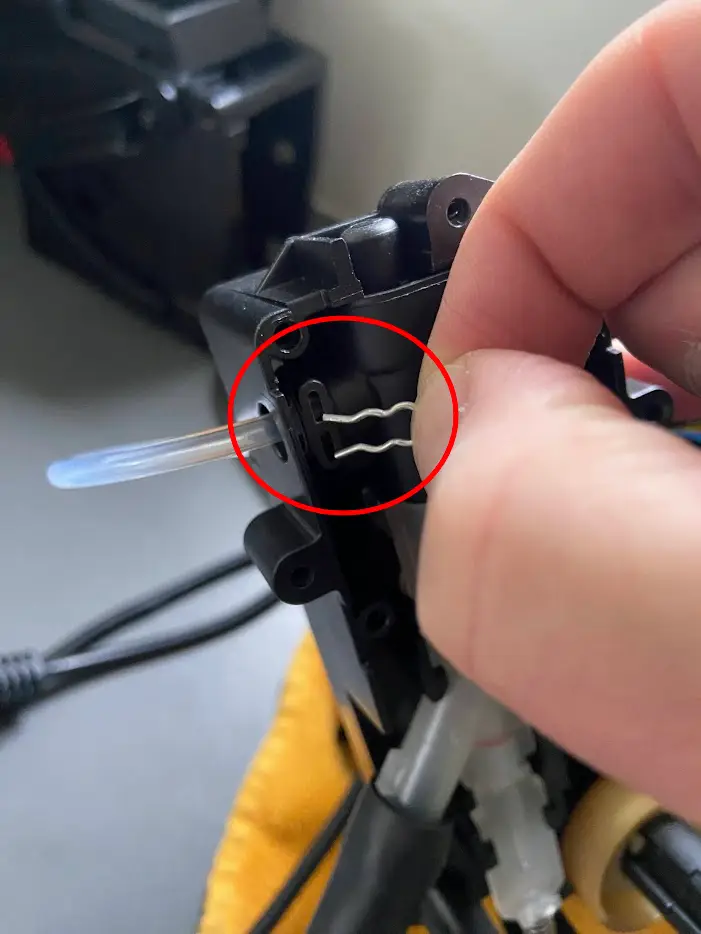

- Borgpin terugplaatsen
Als de wateraanvoerslang er weer in zit moet je de borgpen weer terugplaatsen (anders ook zeker weten lekkage).
- Kast met drainageventiel weer terug de machine in plaatsen
Zet nu de kast waar het drainageventiel in zit weer terug in de machine. Doe vervolgens het nietje weer terug om het stangetje (let op dat je de rode rubber er tussen doet!) en plaats het borgclipje weer terug.

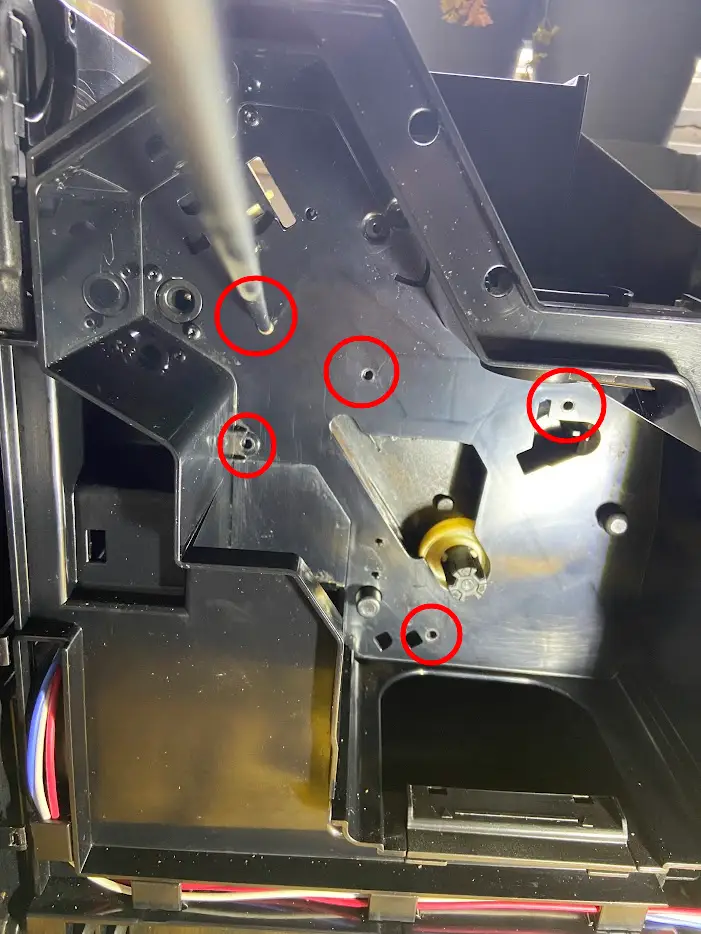

- Schroef drainageventielkast weer aan de machine
Druk nu van de ene kant de kast met het drainageventiel tegen de tussenwand in de machine aan. Ga van de andere kant de 5 schroeven weer vastdraaien met een Torx 10 schroevendraaier.
- Plaats zetgroep weer terug
Plaats nu de zetgroep weer in de machine en borg deze door de hendel weer vast te draaien.

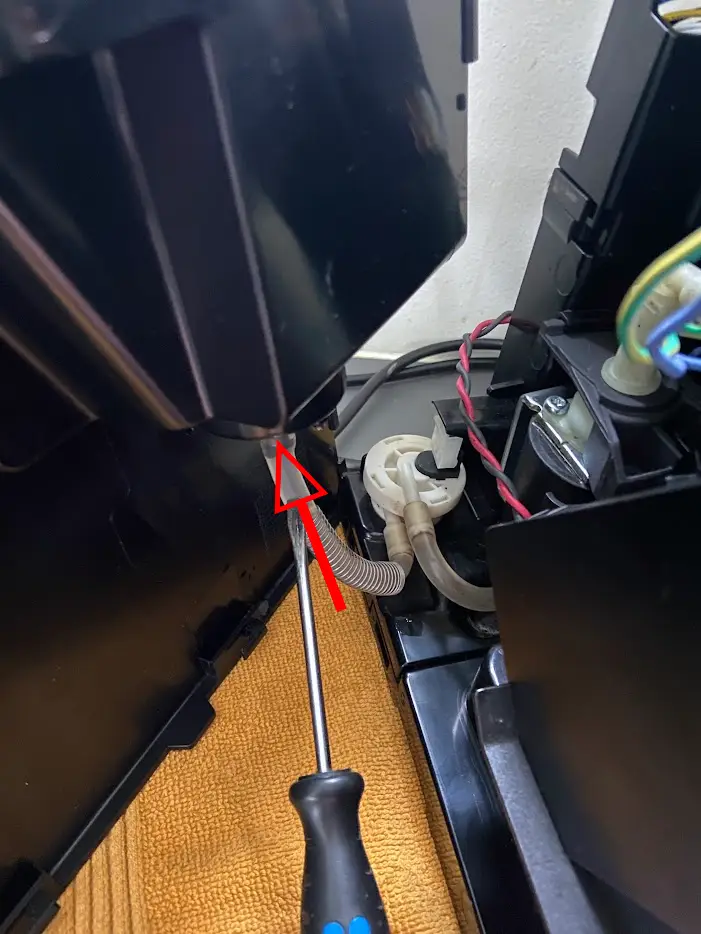

- Sluit waterreservoir zijkap weer aan
Pak nu de zijkap waar je normaal gesproken het waterreservoir op aansluit. Zorg dat de waterslang stevig op de tuit zit. De veer die daar omheen zit moet helemaal beneden en zit normaal bij het witte ronde tuitje. Klik nu de hele kap vast.

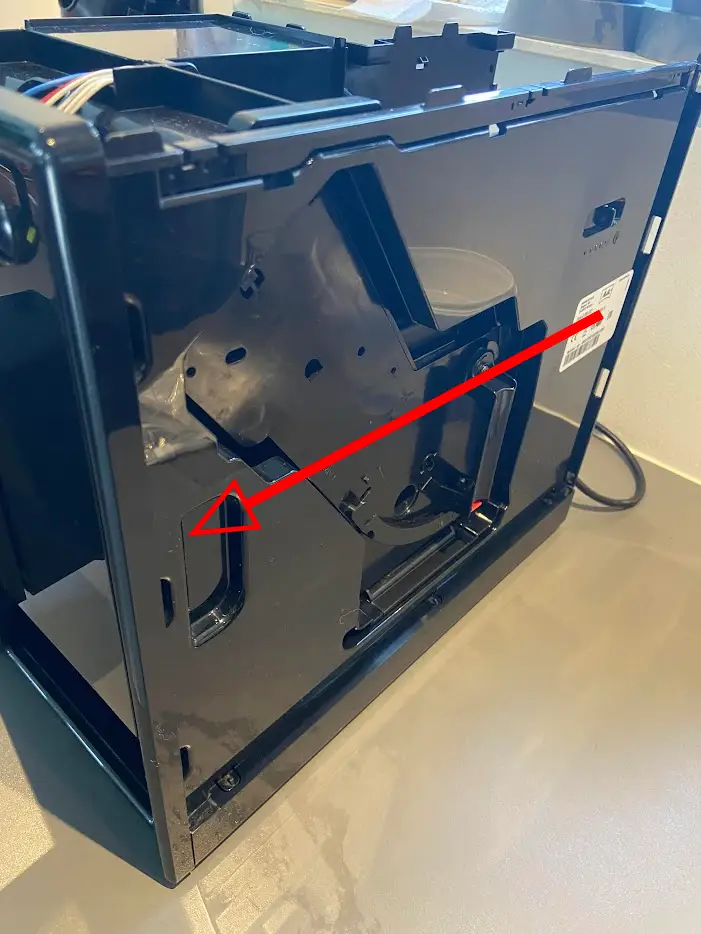

- Plaats de zijkap aan zetgroepzijde terug
Je kunt nu ook de zijkap weer terugklikken die aan de zetgroep zijde hoort te zitten.

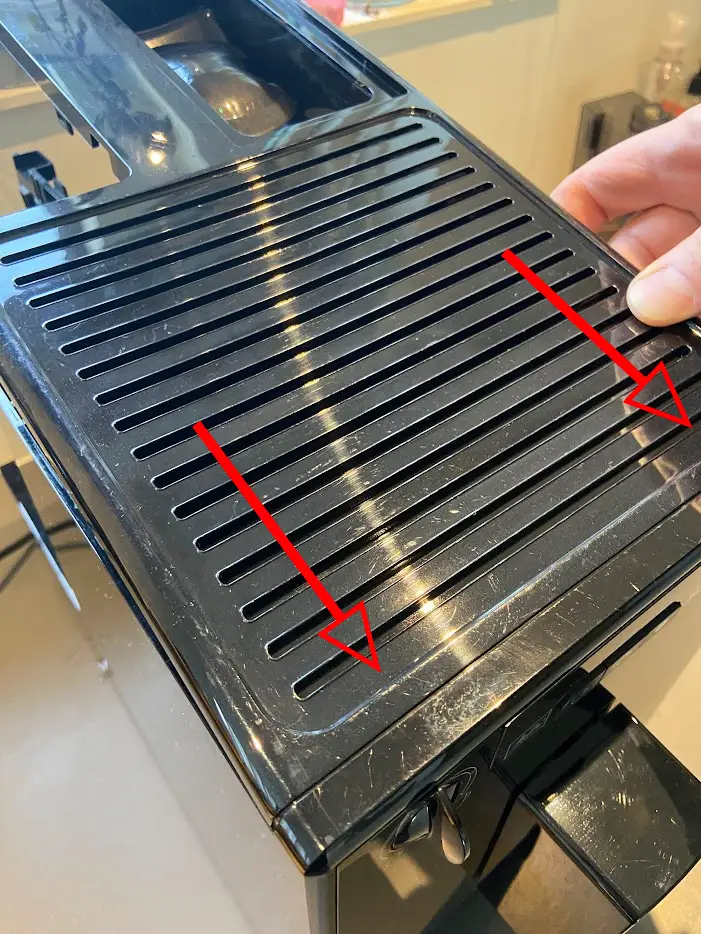

- Bovenkap terugplaatsen
Plaats ook de bovenkap terug. Zorg dat je hem aan de voorkant goed onder de rand drukt en klik daarna de achterkant van aan de zijkappen door hem licht naar beneden te duwen. Altijd even goed kijken of het overal goed gaat. Geen brute krachten gebruiken dan breekt er ongetwijfeld iets.

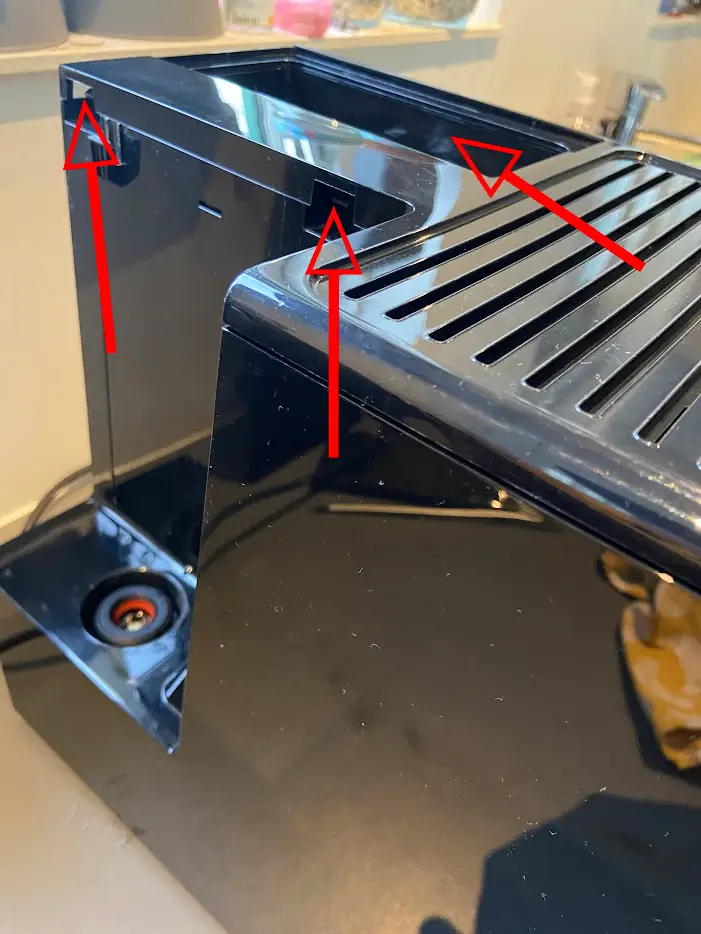

- Plaats deksels weer terug
Plaats nu het waterreservoirdeksel weer voorzichtig terug. Deze klik een beetje in de daarvoor bestemde gleufjes. Plaats ook het deksel terug van het koffiereservoir.
Rubberen ring zetgroep vervangen
Als je toch bezig bent met het oplossen van een lekkage, dan kan het geen kwaad om ook even goed te kijken naar de rubberen ring die om de zetgroep zit. Die ring heeft in de loop der jaren aardig wat te verduren en als er slecht schoonmaakmiddel is gebruikt dan kan die ook behoorlijk aangetast / versleten zijn. Zie bijvoorbeeld de foto hieronder, daar zie je zo’n versleten rubberen ring van een zetgroep. Het drainageventiel vervangen kan de oplossing zijn, maar zo’n rubberen ring van de zetgroep geeft ook wel klachten. Wellicht ook direct vervangen!
